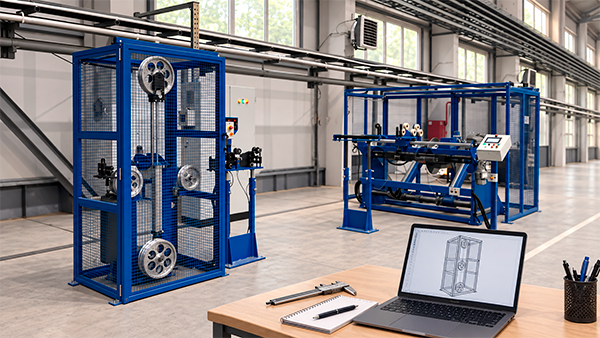

Реверс инжиниринг промышленного оборудования
Восстанавливаем конструкцию деталей, узлов и машин по имеющемуся образцу. Выполняем обмеры, создаём цифровую модель и конструкторскую документацию, подбираем материалы и разрабатываем решение для изготовления, ремонта или дальнейшей модернизации.
Восстановление конструкции и документации по существующему образцу
СЗМП выполняет реверс-инжиниринг промышленного оборудования, обратное проектирование деталей, машин, механизмов и технологических линий. Мы восстанавливаем геометрию и логику работы изделия по существующему образцу, изношенному узлу, неполному комплекту чертежей или доступным техническим данным. Результатом становится комплект информации, достаточный для изготовления, ремонта, импортозамещения запчастей или последующей модернизации оборудования.
Компетенции предприятия основаны на многолетнем опыте проектирования и производства кабельного и технологического оборудования. За 28 лет работы СЗМП создало около 1000 единиц техники и реализовало проекты для более чем 150 партнёров. Практический опыт разработки машин бронирования, скрутки, обмотки, перемотки, намоточных и тяговых устройств позволяет анализировать не только геометрию, но и кинематику, нагрузки, технологический процесс и требования к системе управления.
Результат для заказчика
Заказчик получает управляемую техническую основу для ремонта и развития оборудования: цифровые модели, чертежи, спецификации, перечень покупных компонентов и рекомендации по изготовлению. Состав комплекта определяется задачей и фиксируется до начала работ.
Восстановим конструкцию оборудования и подготовим решение, которое можно изготовить, обслуживать и развивать.
Для подготовки предложения направьте описание задачи, фотографии оборудования, имеющуюся документацию и основные технические параметры на info@czmp.ru или service@czmp.ru. Специалисты СЗМП изучат исходные данные и предложат порядок выполнения работ.
Когда необходим реверс инжиниринг
- оригинальная конструкторская документация отсутствует, утрачена или содержит недостаточно данных;
- производитель оборудования прекратил работу, ушёл с рынка или не поставляет запасные части;
- необходимо заменить импортную деталь, узел или машину доступным аналогом;
- требуется восстановить изношенный или повреждённый механизм;
- нужно повторить функциональность существующего оборудования с изменением характеристик;
- планируется модернизация линии, но исходная конструкция и взаимосвязи узлов не документированы.
Что входит в услугу
- выезд специалистов, осмотр оборудования и сбор исходных данных;
- обмеры деталей, сборочных единиц, рам, приводов и присоединительных поверхностей;
- анализ назначения, кинематической схемы, режимов работы и действующих нагрузок;
- определение материалов и требований к обработке, покрытиям и термообработке, когда это необходимо;
- создание трёхмерных моделей деталей и сборок;
- разработка сборочных чертежей, деталировки, спецификаций и эксплуатационных материалов;
- подбор современных комплектующих, приводов, датчиков и элементов автоматики;
- проверка собираемости, ремонтопригодности и технологичности изготовления;
- изготовление опытного образца, контрольная сборка и испытания по отдельному согласованию.
Порядок выполнения работ
- Получаем исходные данные: фотографии, имеющиеся чертежи, описание процесса, образцы деталей и требования к результату.
- Проводим обследование и обмеры. Определяем состав оборудования, интерфейсы, критические размеры и ограничения.
- Разрабатываем цифровую модель и согласовываем принципиальные технические решения.
- Готовим комплект конструкторской документации в объёме, необходимом для поставленной задачи.
- При необходимости изготавливаем детали или оборудование, выполняем сборку, испытания и ввод в эксплуатацию.
Можно ли восстановить чертёж детали по изношенному образцу
Да. При обратном проектировании учитывается фактический износ, назначение детали, сопряжения и условия работы. Номинальные размеры определяются на основании обмеров, анализа конструкции и согласованных технических требований.
Можно ли выполнить реверс инжиниринг импортного оборудования
Да. Услуга применяется для восстановления документации, подбора доступных компонентов и разработки российских аналогов деталей и узлов, поставка которых затруднена или прекращена.
Какие исходные данные нужны для расчёта
Для предварительной оценки желательно предоставить фотографии, назначение оборудования, габариты, описание неисправности или требуемого результата и имеющуюся документацию. Точный состав работ определяется после изучения исходных данных и, при необходимости, обследования на площадке.
